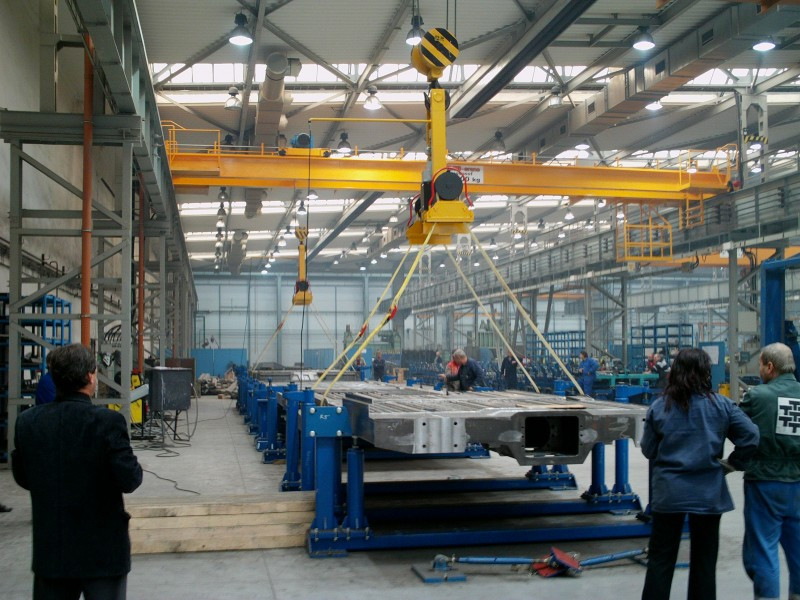

重型车架翻转吊具支持定制，额定载荷、翻转角度、夹持行程等核心参数一应俱全，夹持精度高、翻转速度可调，适配多种车架规格，防护等级高，可满足各类工程机械作业工况需求，厂家直供，支持参数定制。

一、核心承载参数

额定载荷：5t、10t、20t、30t、50t、80t（主流覆盖 1–80 吨，重型车架常用 10–50t）。

最大翻转力矩：与额定载荷匹配，单位 kN・m，确保大扭矩稳定翻转。

吊点 / 夹具间距：可调范围 1000–6000mm，适配不同长度车架。

自重：500kg–5000kg（随载荷增大而增加）。

二、翻转性能参数

翻转角度：0°–360° 连续可调，支持任意角度定位。

翻转精度：角度误差≤0.5°（伺服 / 编码器控制）。

翻转速度：0.1–5m/min（线速度）或 0.1–1r/min（转速），无级调速。

翻转周期：单次≤3 分钟（高效型）。

翻转半径 / 跨度：1–10m，依车架长度与作业空间设计。

三、结构与尺寸参数

主体材质：Q235B/Q345B 高强度钢、焊接工字钢 / 箱型梁。

框架尺寸（长 × 宽 × 高）：2000×2000×3000mm 起，非标定制。

横梁 / 主梁长度：3000–8000mm（适配车架长度）。

链条 / 吊带规格：链条节距 25.4mm，抗拉强度≥1200MPa。

夹具 / 吊点形式：链式、带式。

四、驱动与控制参数

驱动方式：电动（减速机 + 电机）。

电源：三相 AC 380V±10%，50Hz。

电机功率：2.2–30kW（随载荷与速度匹配）。

控制系统：PLC + 触摸屏 / 无线遥控，支持正反转、点动、定位、联动生产线。

防护等级：IP54–IP65（防尘防水，适应车间环境）。

五、安全与环境参数

安全装置：电磁制动、断电自锁、过载保护、急停按钮、限位开关、红外防撞、防摇结构。

工作环境：温度 - 10℃–+50℃，湿度≤90%（无凝露）。

噪音：≤75dB（A）（高效静音型）。

适配工况：汽车制造、重卡、工程机械、钢结构、船舶等重型车架装配 / 焊接 / 检测。

总结

这些技术参数表明重型车架翻转机具有高承载能力、精准控制、安全可靠和高效作业的特点，适用于汽车制造、矿山机械、工程机械等行业的车架焊接、装配和维修工序。
